一：用途

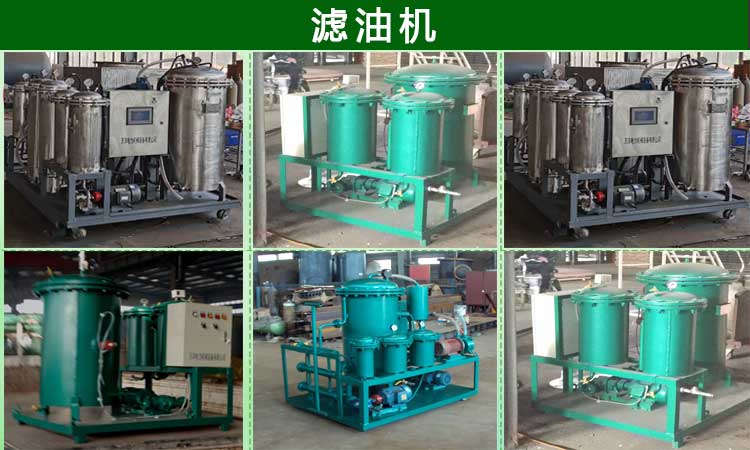

多功能滤油机系列主要用于电厂、电站、工矿企业的透平油、变压器油、绝缘冷冻油及30号以下的机械油的净化和再生。使油品达到运行标准。(我公司主要生产透平油过滤机系列,抗燃油净化系列,真空/分子净油机系列,真空/手摇注油机油净化装置)结构紧凑、操作方便、体积小、实用性强。我们可根据厂家的不同情况生产相应系列产品。
二、结构及工作原理：
结构主要由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度控制器、精密过滤器和电气控制等部件组成。
开动真空泵系统，使被待净化油液从主油箱进入离心式粗滤器，由于比重不同，杂质和水在旋涡重力下被粗滤器除去油中的较大水颗粒杂质。粗净化的油再进入加热器，加热后的油液进入真空缸脱水脱气，在一定的温度和真空条件下，油水雾化扩张、水份蒸发向上、油液降下降，水蒸汽被真空泵抽取排出。而油通过出油泵把油液送入精滤器进行超级过滤（一些用户如果油中含胶类，酸类等，则将精滤后的油液打入除酸脱色吸附装置）。然后将油排入主油箱。
原理简图
三、系列规格、性能
|
型号
|
主要技术参数
|
管径(mm)
|
总功率（kw）
|
外型尺寸(Cm)
|
|
流量（L/h）
|
真空度(MPa)
|
含水量(μɡ/ɡ)
|
精度(μm)
|
PH值
|
|
|
ZL-5AZ
|
420
|
0.098
|
15
|
5/10
|
5.4
|
20
|
4.5
|
90×60×100
|
|
ZL-10AZ
|
600
|
0.098
|
15
|
5/10
|
5.4
|
25
|
9.92
|
120×90×130
|
|
ZL-20AZ
|
1200
|
0.098
|
15
|
5/10
|
5.4
|
25
|
12.1
|
120×90×130
|
|
ZL-30AZ
|
1800
|
0.098
|
15
|
5/10
|
5.4
|
25
|
16.1
|
120×90×130
|
|
ZL-50AZ
|
3000
|
0.098
|
15
|
5/10
|
5.4
|
32
|
26.29
|
140×100×135
|
|
ZL-75AZ
|
4500
|
0.098
|
15
|
5/10
|
5.4
|
38
|
33.79
|
160×110×160
|
|
ZL-100AZ
|
6000
|
0.098
|
15
|
5/10
|
5.4
|
38
|
52.49
|
165×110×160
|
|
ZL-150AZ
|
9000
|
0.098
|
15
|
5/10
|
5.4
|
50
|
78.09
|
170×120×170
|
|
ZL-200AZ
|
12000
|
0.098
|
15
|
5/10
|
5.4
|
50
|
102.09
|
175×125×175
|
四、使用方法
|
1、将本机的进油管与被处理的油箱出油口连接，将本机的出油口与被处理的油箱上方进油口连接。
2、打开电气箱，检查所有电气元件是否完整，有无松动是否潮湿，清理杂物。接好总电源和地线。合上电源总工关，将温度控制器（４）调到45-65度之间。
３、开动真空 （１０），观察真空表负压达到规定的数值；（一般接近-0.06MPa就可以）真空泵运转正常后打开进油阀（１），观查真空缸（５）内，待油进入真空缸后方可启动加热器（３）
4 、当油面到达真空缸下部视窗时，打开出油阀，开动排油泵（７）。（在开始使用时，由于机器内部潮湿或者油中的水份过大，可以微开气阀（１１）来减少真空度，清理泡沫。）如果透平油含水份过大，在正常使用时一定要注意油沫的上涨，油沫不得超过上部视窗，以免进入真空泵造成故障。机器运行正常后关闭进气阀（１１），正常运行既要控制油沫的上小涨，也要将真空度控制在-0.08MPa左右。
五、维护保养
需要停机时，必须先停机加热器，再停真空泵和排油泵，然后关闭进油阀，切断总电源。排掉冷却器中的水。运行过程中，应经常观察各报警器及指示灯的工作情况。
|
油净化装置
本油净化装置主要适用于汽轮机油的净化处理，随汽轮机一起运行。能快速地脱除因汽轮机轴瓦漏汽进入油中的水份及轴磨损产生的杂质微粒和油中老化产物，而且，还能快速地破除因油在有的情况下搅拌产生的乳化现象。
主要结构特点
本油净化装置主要由两级沉淀分离器、油箱、两个自动抽水器、输油泵、加热器、精滤器、过滤器、风机、及电磁阀、液位控制器等组成的脱水、脱气、快速破乳、精滤、再生系统组成。
主要技术参数
●公称过滤精度：≤ 5μm
●过滤效率：≥99%
●含水量：≤0.03%
●净化清洁度：NAS1638 6级
●破乳化时间：≤15min
●运行方式：自动分离、破乳、净化、再生 脱气、
脱水、破乳可单独使用，也可与精滤、再生系统组合使用。
|
