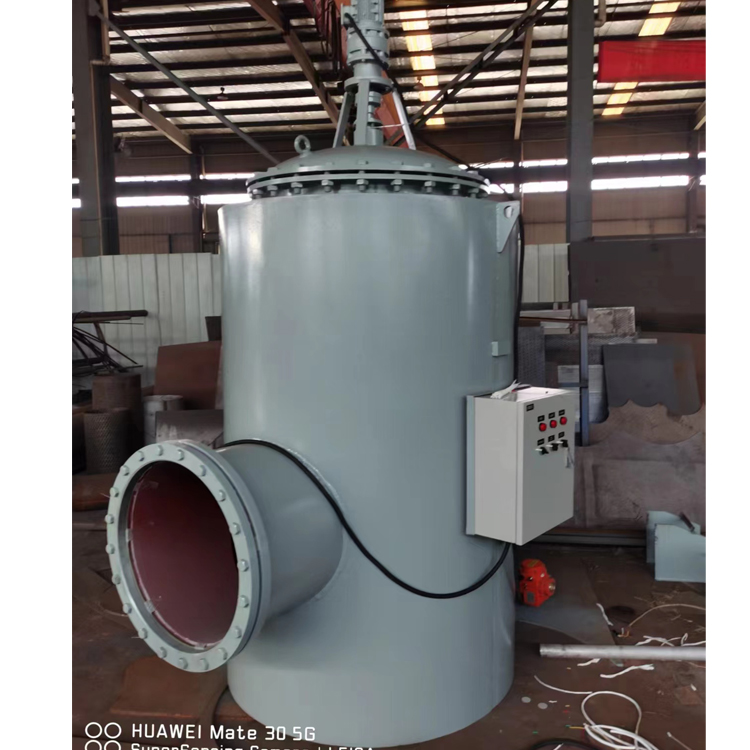

自动反冲滤水器

浏览:841次 发布日期:2023-08-15 字号:





一、用途

    反冲式工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg500mm以下的管道,从而可代替二次滤网,节约开支,并具有如下优点;
   1、结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。
   2、排污效果好:该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
   3、运行水阻小,过滤的流量大精度高。

二、结构

    本滤水器是由
    转动抽   定位杆    支架壳体
    网芯     进水口   出水口
    排污口等组成。
    一般水质为淡水型的,滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。

三、工作原理

    滤水器接入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗,使水流垂直冲刷滤网内的污物,排污迅速彻底;因网芯结构独特,避免了相邻正向水流的干扰,杂质将会全部从排污口自行排出。如此循环往复。
    如用户选型为电动滤水器,则当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来开启电动排污阀,对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转,依次对准球面网芯每一分格壁面,进行反冲洗。
    本反冲工业滤水器可替代二次滤网的小型滤水器,可任意选定精度,且体积小,造价低,一般情况下,不须增加动力源,只需采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室可逐一清洗,从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和调试模式三种。

四、技术参数

规格型号

接管通径

运行水阻

过滤精度

网芯材质

备注

SL—65

DN65

≤0.006mpa

ф2~ф8mm

1Cr18Ni9Ti

根据用户需要可以加电动式和射流装置

SL—100

DN100

SL—225

DN225

SL—250

DN250

SL—300

DN300

SL—350

DN350

SL—400

DN400

SL—450

DN450

SL—500

DN500

SL—600

DN600


五、安装及注意事项

    1)工业滤水器可卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。
    2)滤网进口直管段长度应大于循环水管道直径。
    3)安装时不可倾斜,连接要牢固。
    4)滤网与凝汽器循环水管进口间距保持100mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
    5)安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。

六、定货须知

    1、需方提供安装方案、接管通径、原滤网图纸复印件。
    2、循环水流量设计值。
    3、循环水中杂质含量居多的是何种杂质。
    4、是否需要电控电动装置。
